Las cargas críticas y generales aún no están separadas
Seguridad de vida, protección contra incendios, seguridad, bombas, cadena de frío, controles, UPS y cargas de confort necesitan prioridades claras y alimentadores independientes.
Componente del sistema / Conexión protegida de cargas
Distribución de baja tensión y segmentación de cargas críticas
Arrancar el generador es solo el primer paso. El sistema de distribución recibe energía del generador, ATS o barra de sincronismo, la protege y mide, y la dirige a circuitos priorizados para que los equipos críticos regresen en el orden correcto.
Acometidas y acopladoresZonas de carga críticaProtección de alimentadoresReserva para ampliación
Por qué importa el diseño de distribución
Para llevar la energía de respaldo a los circuitos correctos, hay que definir en conjunto las zonas de carga, las protecciones y los límites del cableado
La potencia nominal del generador no indica qué circuitos arrancan al mismo tiempo, cuáles deben recuperarse primero ni cómo aislar una falla aguas abajo. Esas decisiones corresponden al diseño de distribución.
El generador, ATS o sistema en paralelo debe conectarse al cuarto eléctrico existente
El proyecto necesita definir acometidas, relación entre barras, alimentadores, rutas de cables, coordinación de protecciones y espacio de mantenimiento.
Solo se conoce la potencia total conectada, sin cargas por circuito ni datos de arranque
La potencia total no refleja simultaneidad, arranque de motores ni secuencia de recuperación, y puede provocar disparos no deseados o sobrecarga del generador.
El tablero se está seleccionando únicamente por corriente nominal
La corriente de cortocircuito, capacidad de interrupción, selectividad, resistencia de barras y puesta a tierra también deben coincidir con el proyecto y los requisitos locales de aceptación.
Ruta completa desde la fuente hasta la carga
La salida del generador se vuelve una fuente controlable cuando la acometida, las barras, las protecciones y los alimentadores funcionan como una sola cadena
Cada etapa debe corresponder al diagrama unifilar, la secuencia de control y los equipos instalados. De lo contrario, incluso una capacidad suficiente puede fallar por interfaces ambiguas, disparos de protección o recuperación simultánea de cargas.
El generador, ATS o barra de sincronismo entrega la energía
Confirme tensión, frecuencia, fases, capacidad disponible, método de puesta a tierra y condiciones de cortocircuito.
El interruptor principal conecta y protege el tablero
El interruptor aísla y protege el conjunto, y reporta su estado a los controles aguas arriba y aguas abajo.
Las secciones y acopladores organizan fuentes y zonas
Segmente las barras según capacidad, modos de operación y límites de falla para evitar que una sola avería retire todas las cargas críticas.
Los alimentadores distribuyen energía a cada circuito
Cada interruptor se selecciona según la corriente del equipo, capacidad del cable, método de arranque y requisitos de protección.
Las cargas regresan por etapas y prioridades
Recupere primero seguridad de vida y controles; después incorpore bombas, ascensores, enfriadoras y otras cargas grandes sin crear una segunda sobrecarga.
Estados, fallas y datos eléctricos quedan trazables
Tensión, corriente, posición de interruptores, alarmas y eventos facilitan la inspección rutinaria y el análisis de fallas.
Configuraciones de tablero y sistema
Desde un tablero de salida para un generador hasta una distribución multifuente por zonas, la configuración se define por la relación entre fuentes y límites de carga
No conviene partir de un gabinete estándar. Primero hay que establecer la relación entre el generador, ATS, barra de sincronismo, sistema de baja tensión existente y cargas críticas.
Acometida de generador y distribución de salidas
Conecta un generador a un grupo definido de circuitos críticos mediante interruptor principal, barras, medición y protección de alimentadores.
Tablero de cargas críticas aguas abajo del ATS
Después de que el ATS selecciona red o generador, distribuye la energía de respaldo por prioridad a incendios, seguridad, bombas, UPS y equipos esenciales.
Barra de sincronismo y conjunto de tableros por zonas
Administra capacidad total, aislamiento de fallas y cargas por área mediante barra común, acopladores y tableros de salida.
Distribución integrada en cuarto eléctrico o contenedor
Integra acometidas, control, distribución, interfaces de cable y espacio de servicio para salas nuevas, paquetes exteriores y modernizaciones.
Una salida en media tensión exige revisar por separado nivel de tensión, transformadores, interruptores en vacío, protección por relés, puesta a tierra y normas locales de aceptación. El diseño de un tablero de baja tensión no debe reutilizarse como solución de media tensión.
Prioridades de carga y parámetros críticos
Defina qué cargas deben recuperarse primero y después verifique ocho condiciones de distribución
La distribución de baja tensión no consiste en convertir los kW del generador en una sola corriente de interruptor principal. Simultaneidad, demanda de arranque, cortocircuito, longitud de cables y selectividad deben evaluarse en conjunto.
Cargas de nivel 1Seguridad de vida, incendios, seguridad, iluminación de emergencia, comunicaciones esenciales y controles indispensables.
Cargas de nivel 2Cadena de frío, bombas esenciales, ascensores seleccionados, ventilación y auxiliares operativos que pueden regresar en secuencia.
Cargas diferiblesMotores grandes, enfriadoras, compresores y equipos de producción seleccionados que se conectan después de estabilizar el generador.
Cargas desconectablesClimatización general, paisajismo, tomacorrientes no críticos y cargas de confort que pueden permanecer apagadas durante una emergencia.
Tensión, frecuencia y fasesDeben coincidir con generador, ATS, transformador y equipos conectados
Corriente nominal y factor de demandaUse la demanda simultánea máxima más una reserva de expansión realista
Cortocircuito y capacidad de interrupciónDefinen la resistencia requerida para interruptores, barras y envolvente
Selectividad y ajustes de protecciónAíslan una falla en el área de circuito más pequeña posible
Sección de barras y elevación de temperaturaVerifique material, uniones, soportes, distancias y disipación térmica
Sección y distancia de cablesIncluya ampacidad, caída de tensión, método de instalación y arranque
Entrada de cables y espacio de servicioReserve terminales, radios de curvatura, inspección y futuras ampliaciones
Puesta a tierra, neutro y monitoreoDefina la disposición según el proyecto y la normativa eléctrica local

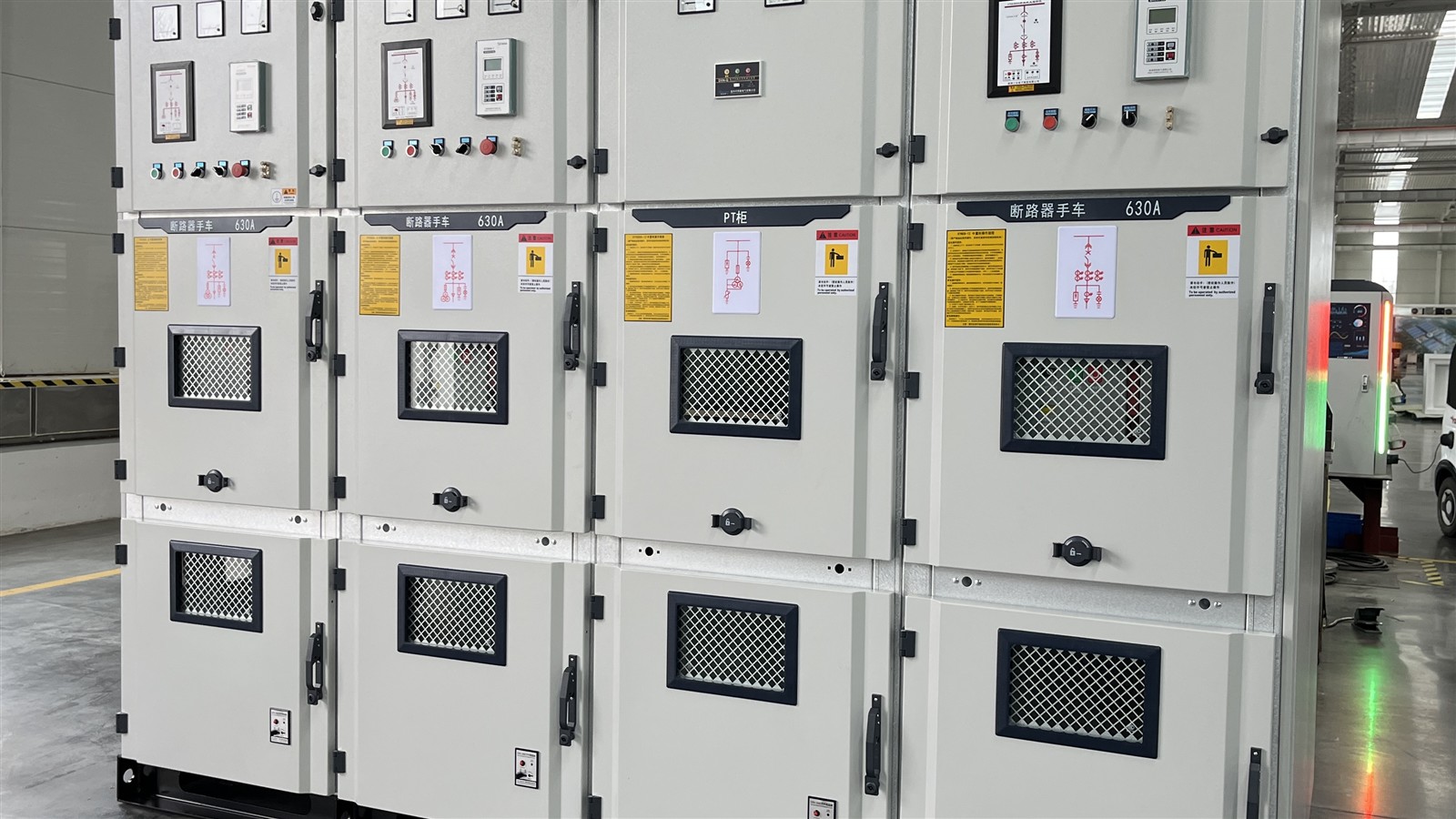

Dentro del tablero
La confiabilidad de la distribución se demuestra en interruptores, barras, protecciones y cableado que puedan verificarse
El cliente no necesita diseñar el tablero, pero sí debe poder confirmar componentes principales, identificación de circuitos, espacios de servicio y registros de prueba antes de aceptar el sistema.
Interruptor principal de acometida
Conecta y aísla la fuente; su corriente y capacidad de interrupción deben coincidir con el sistema.
Barras y acopladores
Organizan fuentes y zonas de carga; material, sección, soportes y uniones determinan temperatura y resistencia al cortocircuito.
Interruptores de salida
Protegen cada alimentador según la corriente del circuito, la capacidad del cable y las características del equipo.
Medición e indicación de estado
Muestran tensión, frecuencia, corrientes de fase, potencia y posición de interruptores para tomar decisiones operativas.
Lógica de protección y control
Responde a sobrecorriente, fallas a tierra y tensión anormal, y se coordina con controles de ATS y sincronismo.
Terminales, numeración y separación funcional
Borneras claras, identificación de conductores y separación funcional reducen errores de puesta en servicio y mantenimiento.
Envolvente y espacio de servicio
Resistencia, ventilación, protección, acceso y radio de curvatura de cables afectan la mantenibilidad a largo plazo.
Etiquetas de circuitos y registros de prueba
Diagramas unifilares, ajustes, aislamiento, pruebas funcionales y resultados con carga permiten una entrega trazable.
Seis datos del proyecto
Comparta el diagrama unifilar, las cargas por circuito y las condiciones del sitio para adaptar el tablero al proyecto
Datos de generador, ATS y sincronismo
Indique capacidad, tensión, frecuencia, fases, modo de operación, puesta a tierra y punto de conexión.
Equipos, circuitos y prioridades
Liste corriente de operación, método de arranque, simultaneidad y orden de recuperación requerido para cada carga.
Diagrama unifilar y datos de protección existentes
Comparta planos, fotografías de tableros, modelos y ajustes de interruptores, y la información de cables disponible.
Cuarto eléctrico, ubicación y entrada de cables
Confirme acceso de entrega, dimensiones, claros de servicio, trincheras, dirección de entrada y condiciones ambientales.
Circuitos de reserva y capacidad futura
Defina cargas previstas, espacios libres, margen de barras, terminales y límites de implementación por etapas.
Pruebas de protección, función y carga
Defina métodos para verificar aislamiento, secuencia de fases, enclavamientos, protecciones, circuitos y recuperación de cargas.
Tareas típicas de distribución
Las cargas críticas cambian según la instalación; la zonificación y las secuencias de recuperación deben definirse para cada proyecto
Ubique seguridad de vida, UPS y auxiliares de enfriamiento en barras críticas claramente identificadas
Separe cargas sin interrupción, cargas respaldadas por UPS y equipos de recuperación escalonada, manteniendo las fallas aislables por zona.
Separe incendios, áreas comunes, arrendatarios y cargas de confort
Recupere primero incendios, seguridad, iluminación de emergencia, ascensores y bombas esenciales; después incorpore otros circuitos dentro de la capacidad disponible.
Recupere PLC y protección de procesos antes de los motores grandes
Organice controles, enfriamiento, drenaje, aire comprimido y producción en la secuencia del proceso para reducir caídas de tensión y disparos.
Revise el concepto de distribución a partir del diagrama unifilar, las cargas críticas y las condiciones del sitio
Comparta capacidad de las fuentes, cargas y prioridades por circuito, planos existentes, datos de interruptores y cables, dimensiones del cuarto, dirección de entrada y planes de ampliación. Los ingenieros de HOHANK definirán tableros, protecciones, barras, cableado y alcance de pruebas.
